Microscópio criogênio de ultra-alto vácuo e ponta de prova equipado com: STM, nc-AFM e TERS
Procedimentos e Informações para elaboração de Propostas. (Previsão Jun/2026). Plano_Gestao_EMU_3166108
Evolução do Projeto:
- Aprovação do EMU na FAPESP – 10/2023
- Término da discussão técnica com possíveis fornecedores – Nov/2023
- Pedido de compra solicitado à FAPESP – Dez/2023 (retornou solicitando ajustes do fornecedor)
- Férias coletivas da FAPESP
- Novo pedido de compra solicitado à FAPESP – Fev/2024
- Pedido colocado na empresa UNISOKU LTD. Co. pela FAPESP: Mar/2024
- PRAZO PARA ENTREGA: 18/MESES (Previsão Set/2025)!
- Finalização dos desenhos, ajustes solicitados à Unisoku e aprovação final pelo Gestor do EMU (UNICAMP) – Jan/2025 (vide figura abaixo).
Equipamento: USM1800 – TERS (LT UHV SPM (including TERS) ) – UNISOKU

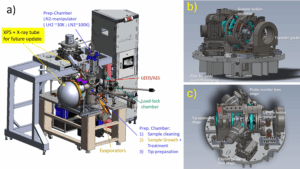

Fig1 – Desenho técnico do equipamento USM1800-TERS-UNICAMP, na configuração final. b,c) Detalhes da montagem da cabeça SPM. O desenho final foi entregue em janeiro/2025, avaliado e aprovado pelo gestor do projeto.
9. Entrega do Equipamento na Unicamp – 14/10/2025 (1 mês de atraso no cronograma).
10. Instalação Inicial (Montagem e primeiros testes antes do baking) – 26/10/2025 a 01/11/2025 (vide fotos abaixo).
Fig 2 – Instalação do USM1800-TERS no Laboratório de Superfícies – SPM (outubro/2025) . a) Caixas contendo o LT-SPM/TERS no novo laboratório. b) Conjunto câmara de preparação e de observação (STM) após abertura da caixa. c) Cabeça do TERS-STM. d) Acoplamento do criostato com o TERS-STM. e) Sistema parcialmente montado já na posição final. f) Primeiras medidas em andamento, entre elas resolução atômica de uma amostra de HOPG.

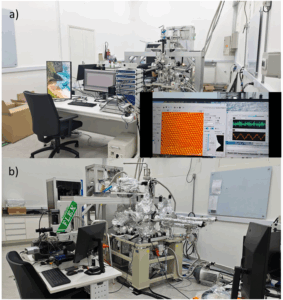

Figura 3 – Estágio final de montagem do novo equipamento. Em detalhe, medida com resolução atômica de HOPG a 5~K. https://www.linkedin.com/feed/update/urn:li:activity:7390003633892892672 (ver vídeo nas redes sociais) b) Equipamento durante o processo de baking (Nov/2025). Em detalhe, espectrômetro Raman Nanofinder montado.
10. Final do baking – 22/11/2025 ( –> P final ~ 2×10-10 mbar).
11. Final do comissionamento + Treinamento: Agendado para 06/01/2026
